QUY TRÌNH THI CÔNG HỆ THỐNG CHỐNG SÉT VỚI TIÊU CHUẨN CỦA CHỐNG SÉT LD

Đôi lời gửi gắm tới quý khách hàng

Mỗi công ty hoặc mỗi tổ đội đều có phương án thi công khác nhau tùy thuộc vào tiêu chuẩn của họ, một số tổ đội vì để đạt được lợi nhuận cao cùng với việc muốn nhận được nhiều dự án bất chấp nên đã báo giá rằng có thể lắp đặt hệ thống với giá thấp mà lắp đặt với tiêu chuẩn thấp cắt giảm một số thiết bị cần thiết, kích cỡ và chất lượng giảm đi không đủ để đảm bảo an toàn cho người sử dụng và công năng công trình về lâu dài.

Đối với công ty chúng tôi việc đề cao chất lượng công trình để trường tồn cùng năm tháng được đặt lên hàng đầu, việc lắp đặt một công trình mà chất lượng thấp sẽ đi ngược lại đường lối và tiêu chuẩn của chúng tôi đồng thời cũng ảnh hưởng đến đạo đức nghề nghiệp của chúng tôi khi nhận tiền của khách hàng mà không lắp đặt được một hệ thống đảm bảo an toàn, không khiến khách hàng an tâm khi sử dụng để vào một lúc nào chuyện không hay xảy đến với tính mạng và tài sản của chủ nhà chúng tôi thật sự không chịu trách nhiệm nổi.

Vậy nên khi khách hàng tin tưởng để công ty chúng tôi lắp đặt công trình thì chắc chắn sẽ có một hệ thống chống sét đảm bảo và an toàn với tiêu chuẩn lắp đặt cao, mọi thiết bị đều đảm bảo về chất lượng cũng như xuất xứ để khách hàng có thể an tâm khi thiên tai bất ngờ. Tuy nhiên hệ thống chúng tôi nhận thi công có giá cả không thể cạnh tranh về giá so với các đơn vị khác, chúng tôi chỉ có thể bảo đảm mình thi công một công trình chất lượng với giá cả hợp lý so với thị trường, tất nhiên chúng tôi hi vọng có thể được thực hiện nhiều công trình nên về giá cũng sẽ không cao chỉ là hợp lý mà thôi nên mong quý khách hàng ủng hộ.

Phần 1: tìm hiểu sơ lược về hệ thống chống sét

Cấu tạo của một hệ thống chống sét trực tiếp gồm những gì?

Hệ thống chống sét trực tiếp thường được áp dụng tại các khu nhà ở dân dụng, công trình kết cấu vừa và nhỏ,...
Dựa theo phương pháp truyền thống, thành phần của hệ thống chống sét trực tiếp bao gồm:

Kim thu sét

Hay còn gọi là cột thu lôi. Đây là một thanh kim loại có nhiệm vụ thu sét, được gắn ở vị trí cao nhất của tòa nhà. Kim thu sét là thành phần không thể thiếu của hệ thống chống sét cơ bản. Chúng đóng vai trò tập trung tia sét, truyền năng lượng điện xuống đất qua bộ phận dây dẫn.

Cọc tiếp địa

Còn được gọi là cọc nối đất, điện cực đất. Đây là một thanh kim loại được cắm sâu trong lòng đất. Là nơi nhận tia sét và trực tiếp giải phóng nguồn năng lượng này trong lòng đất.

Bộ phận dây dẫn

Dùng để nối kim thu sét và cọc tiếp địa. Thường được làm bằng đồng bởi đây là chất diễn điện rất tốt. Dây dẫn ưu tiên đặt bên ngoài công trình.

Phần 2: Các bước thi công để thực hiện một công trình

Bước 1: Xem xét nhu cầu của gia chủ khi lắp đặt hệ thống chống sét để bảo vệ cho công trình cùng tính mạng và tài sản liên quan

     Mỗi gia chủ đối với công trình của mình đều có các yêu cầu và mong muốn khác nhau để phù hợp với yêu cầu về thẩm mĩ cùng tài chính cần phải thảo luận và đề cao mong muốn của gia chủ đối với hệ thống được lắp đặt lên công trình. Với một số gia chủ có mong muốn lắp đặt hệ thống có chi phí tối ưu chúng tôi cũng sẵn sàng tư vấn các phương án thi công phù hợp.

Bước 2: Xem xét khảo sát thực địa và các yếu tố xung quanh của công trình để đánh giá và đưa ra phương án tối ưu

     Xung quanh công trình có nhiều yếu tố phức tạp ảnh hưởng đến việc đưa ra phương án lắp đặt thi công ví như điện trở đất nơi công trình xây dựng, số tầng cùng bán kính cần bảo vệ, các yếu tố liên quan từ môi trường tự nhiên tới các yếu tố nhân tạo xung quanh công trình để đưa ra phương án lắp đặt hợp lý giúp tối ưu biện pháp thi công và hiệu quả hoạt động bền vững về lâu dài nhiều năm sau của hệ thống

Bước 3: Đưa ra phương án và báo giá hệ thống sau khi thảo luận cùng gia chủ

Bước 4: Kí hợp đồng và nhận thanh toán đợt 1

Bước 5: Chuyển vật liệu cần thiết tới công trình và nhận thanh toán đợt 2

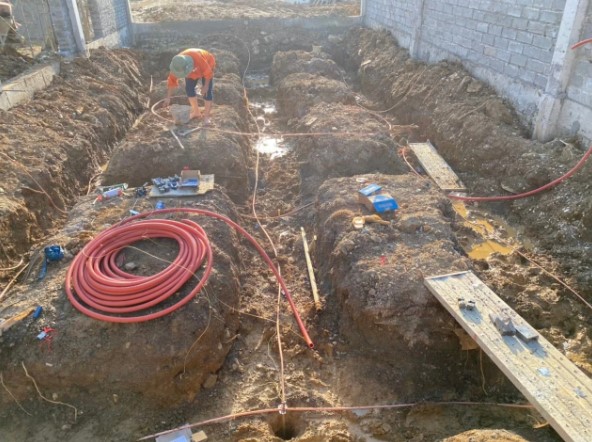

Bước 6: Đào bãi tiếp địa

• Xác định vị trí đào dãy tiếp địa, bãi tiếp địa nằm bên ngoài công trình xây dựng, gần dây thoát sét từ trên mái chạy xuống và cách xa các đường cáp điện ngầm.

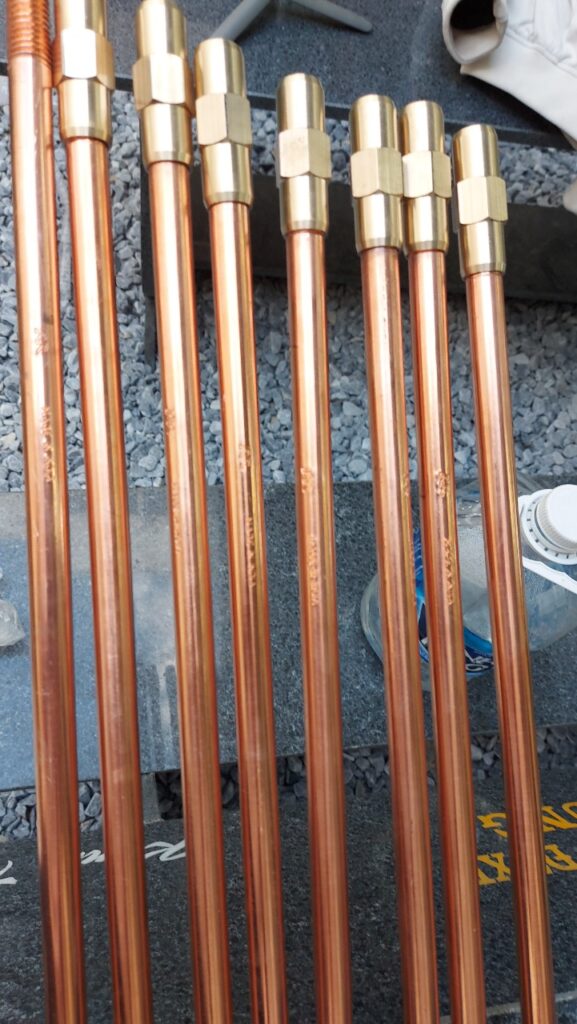

• Đóng cọc tiếp đia : Cọc tiếp địa thường dùng là loại cọc thép mạ đồng theo công nghệ cao, với kích thước là D16mm, dài 2,4m,. Cọc tiếp địa được đóng theo phương thẳng đứng. Ta cũng có thể khoan giếng thả cọc ở những nơi có địa hình nhỏ hẹp, không đủ diện tích đào bãi tiếp địa. Tùy theo từng công trình mà số lượng cọc sử dụng khác nhau.

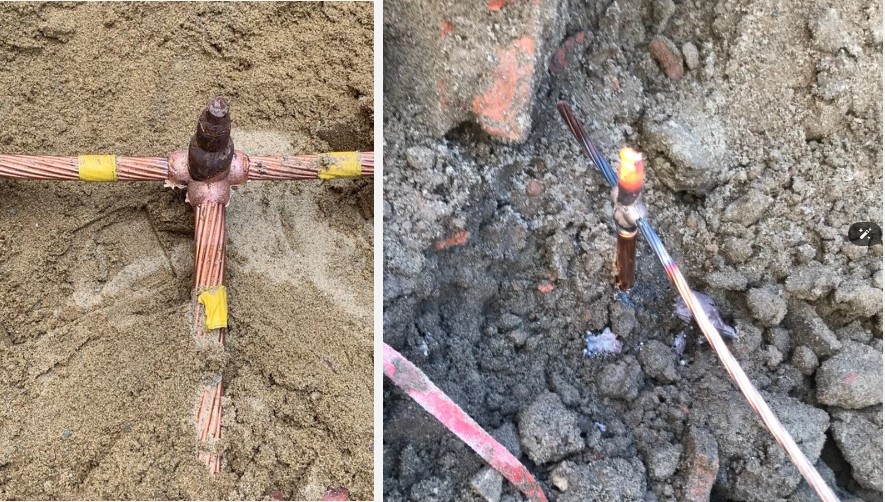

Bước 7: Sử dựng phương pháp hàn hóa nhiệt để nối các đầu cọc với nhau

Sử dụng phương pháp hàn hóa nhiệt sé giúp bề mặt dẫn điện tốt, đảm bảo độ bền đẹp nhiều năm sau cho mối hàn, để có những mối hàn đẹp cần chuẩn bị các thiết bị tốt:

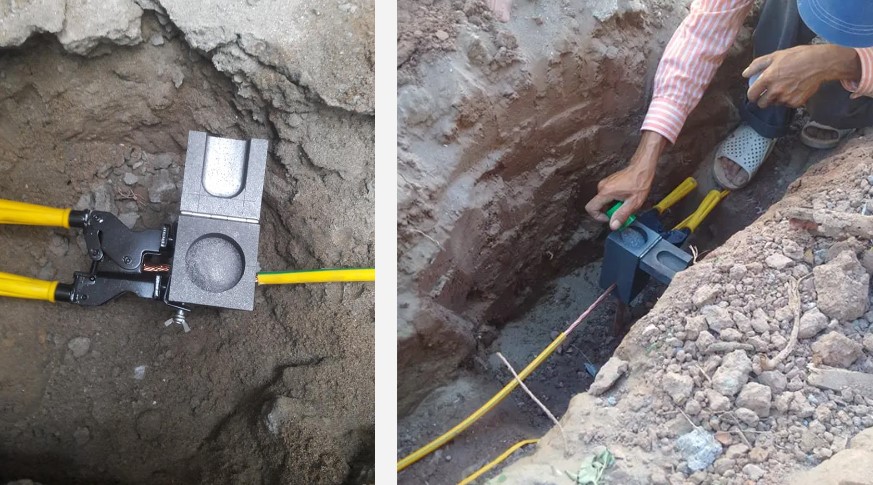

Khuôn hàn hóa nhiệt,: lựa chọn khuôn chất liệu Graphite, chịu đựng được nhiệt độ cao trên 2000 độ C, đảm bảo được độ chắc chắn, không bị nứt vỡ khuôn hàn, mối hàn dẫn truyền sét tốt, không bị gia tăng điện trở theo thời gian, một khuôn hàn tốt có thể sử dựng được ít nhất 70 lần hàn, ít hao phí thuốc khi hàn. Với tay kẹp khuôn hàn phải có kích thước phù hợp cho từng loại khuôn để đảm bảo độ cố định trong quá trình hàn hóa nhiệt.

Thuốc hàn hóa nhiệt: là yếu tố không thể thiếu để tạo nên một mối hàn đẹp, tùy theo công trình để lựa chọn khối lượng thuốc cho từng mối tương ứng. Lưu ý lựa chọn thuốc hàn dễ dàng sử dụng với các loại khuôn của các hàng khác nhau, bảo quản thuốc ở những nơi khô ráo thoáng mát.

Bước 8: Rải hợp chất giảm điện trở đất

Mục đích làm giảm điện trở của hệ thống tiếp địa và ổn định điện trở tiếp địa theo thời gian. Theo tiêu chuẩn IEC 62561-7, Hợp chất giảm điện trở đạt tiêu chuẩn khi giảm 50-90 điện trở suất của đất. Hợp chất trộn với nước tạo thành lớp keo gắn liền với đất điện cực. Đặc biệt phải lựa chọn loại hợp chất đáng tin cậy, thân thiện với con người và môi trường, không ảnh hưởng tới mạch nước ngầm.

Đổ hợp chất dọc theo rãnh tiếp địa sao cho phủ kin dây tiếp địa cho đến khi có độ dầy cần thiết, sau đó lấp rãnh tiếp địa bằng đất

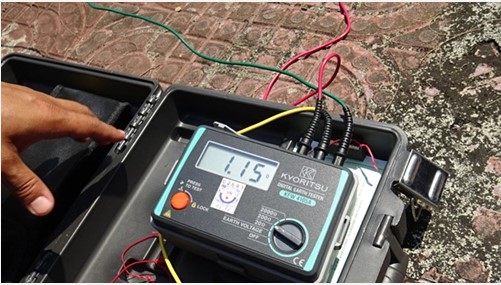

Bước 9: Kiểm tra điện trở bãi tiếp địa bằng đồng hồ đo điện trở đất

Sử dụng đồng hồ đo điện trở đất để kiểm tra hệ thống tiếp địa, kiểm tra định kì hằng năm để cải tọa kịp thời, bảo đảm độ an toàn cho công trình

Giá trị điện trở của hệ thống tiếp địa cho công trình chống sét trực tiếp phải nhỏ hơn 10 Ω

Bước 10: Đi dây thoát sét

Dây thoát sét thường dùng là loại dây cáp đồng có kích thước tối thiểu là 35mm2, bọc PVC được luồn trong ống gen. Dây thoát sét được nối từ kim thu sét đi bên trong của cột đỡ kim, chạy gắn cố định vào tường bằng kẹp cố định inox hoặc kẹp đồng xuống hộp kiểm tra điện trở lắp ở độ cao khoảng 1,2m so với mặt đất

Chú ý: khi đi dây thoát sét không gấp khúc dây 90 độ

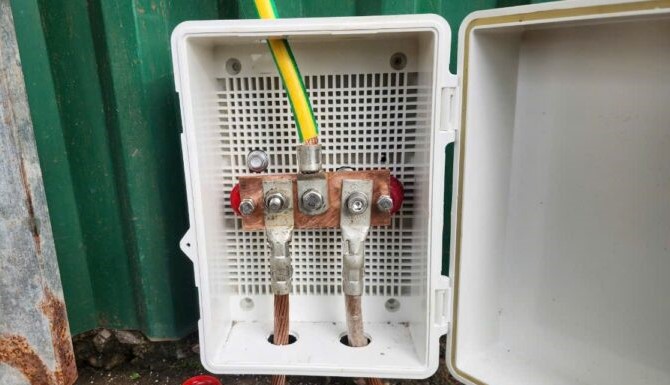

Bước 11: Lắp hộp thăm điện trở

Hộp thăm điện trở (hay còn gọi là hộp kiểm tra điện trở) là thiết bị được sử dụng trong hệ thống điện để kiểm tra và đo lường điện trở của các mạch điện, dây dẫn hoặc thiết bị điện. Dưới đây là một số công dụng chính của hộp thăm điện trở:

Kiểm tra điện trở cách điện: Hộp thăm giúp xác định mức độ cách điện của các thiết bị điện và dây dẫn, từ đó phát hiện các rò rỉ điện hoặc nguy cơ mất an toàn.

Đo điện trở mạch: Hộp thăm cho phép đo điện trở của các mạch điện, giúp đánh giá tình trạng của thiết bị và hệ thống điện.

Phân tích chất lượng kết nối: Hộp thăm giúp kiểm tra các kết nối giữa các thiết bị, phát hiện các vấn đề như tiếp xúc kém, giúp nâng cao hiệu suất hoạt động.

Đánh giá độ bền và tuổi thọ: Thông qua việc đo điện trở, người dùng có thể xác định được tình trạng và độ bền của thiết bị, từ đó có kế hoạch bảo trì hoặc thay thế kịp thời.

Đảm bảo an toàn: Việc kiểm tra định kỳ giúp đảm bảo rằng các thiết bị điện hoạt động an toàn, giảm nguy cơ cháy nổ hoặc tai nạn điện.

Dễ dàng sử dụng: Hộp thăm điện trở thường được thiết kế nhỏ gọn, dễ sử dụng, giúp cho việc kiểm tra và bảo trì trở nên thuận tiện hơn.

Hộp thăm điện trở là một công cụ quan trọng trong việc duy trì an toàn và hiệu suất cho các hệ thống điện trong công nghiệp và dân dụng.

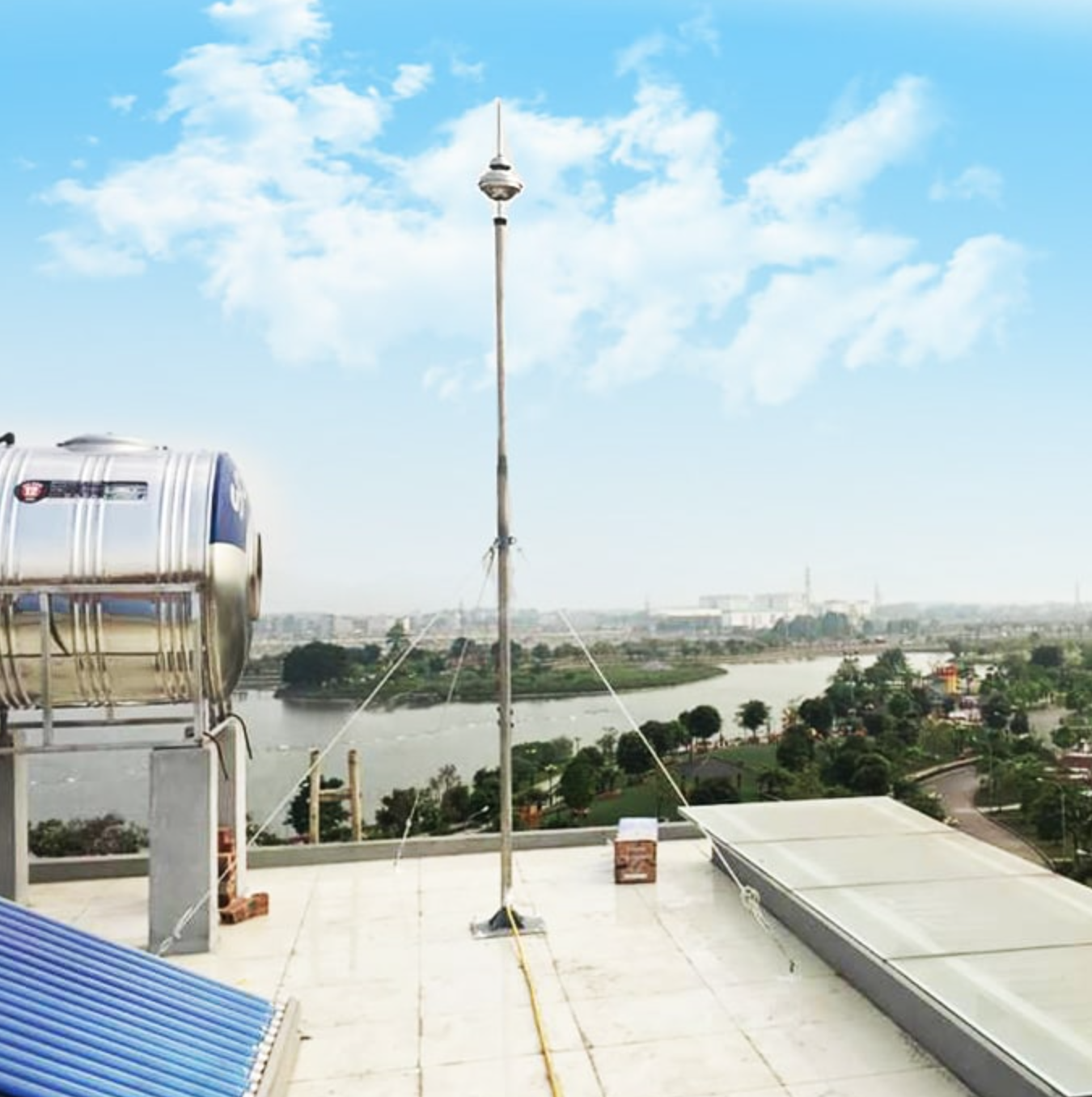

Bước 12: Dựng cột đỡ kim thu sét

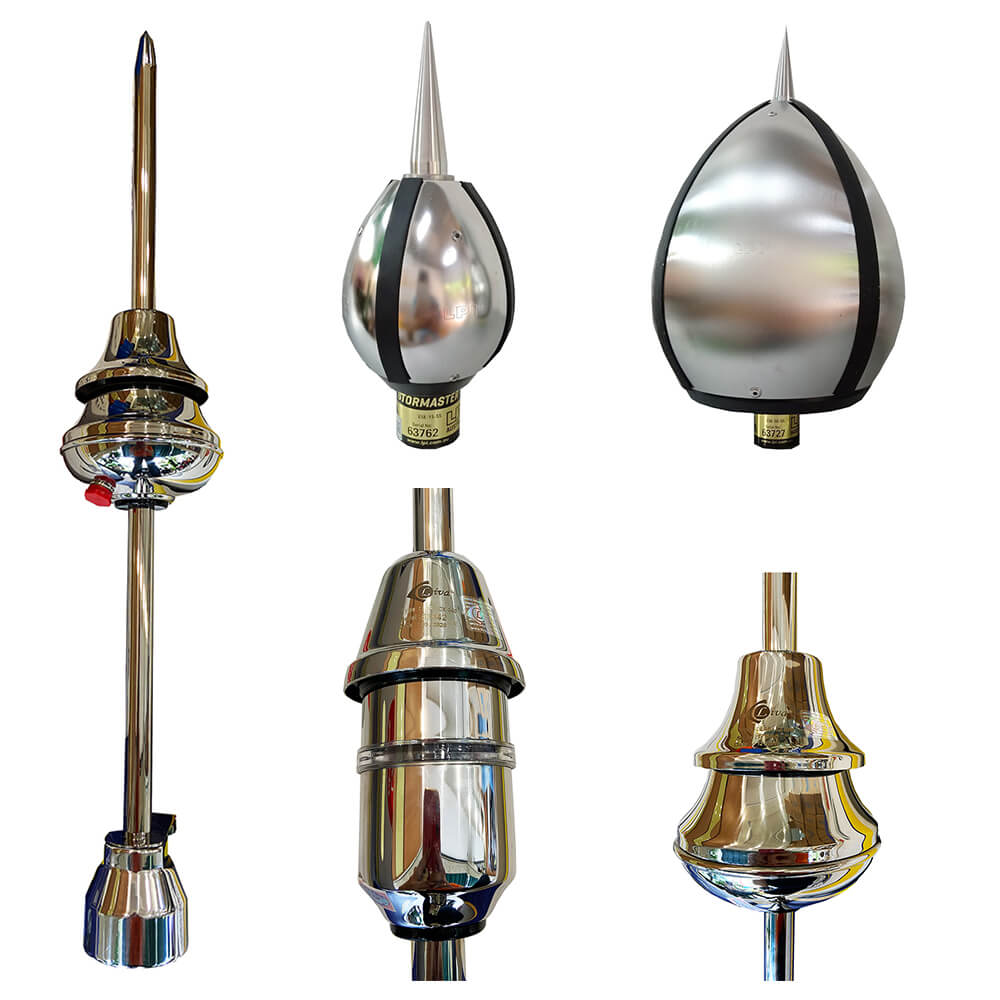

Lựa chọn kim thu sét:

Công trình sử dụng kim thu sét phát tia tiên đạo công nghệ mới có khớp nối nhựa cách điện giữa cột và kim. Tùy thuộc vào từng công trình lựa chọn kim có bán kính bảo vệ phù hợp. Kim được lắp trên cột đỡ bằng inox D42-48, cao 3-5m. Cột inox được gắn chắc chắn vào mái nhà nhờ hệ thống chân đế

Với hệ thống chống sét trực tiếp theo tiêu chuẩn Pháp NFC 17-102, IEC 62561-2 công trình của bạn sẽ được bảo vệ hoàn toàn, tránh nguy cơ bị sét đánh và đừng quên kiểm tra điện trở định kỳ hàng năm.

Bước 13: kiểm tra lại và bàn giao công trình đồng thời hoàn thành thanh toán đợt 3
